Máquina de flexão de barra de aço automática

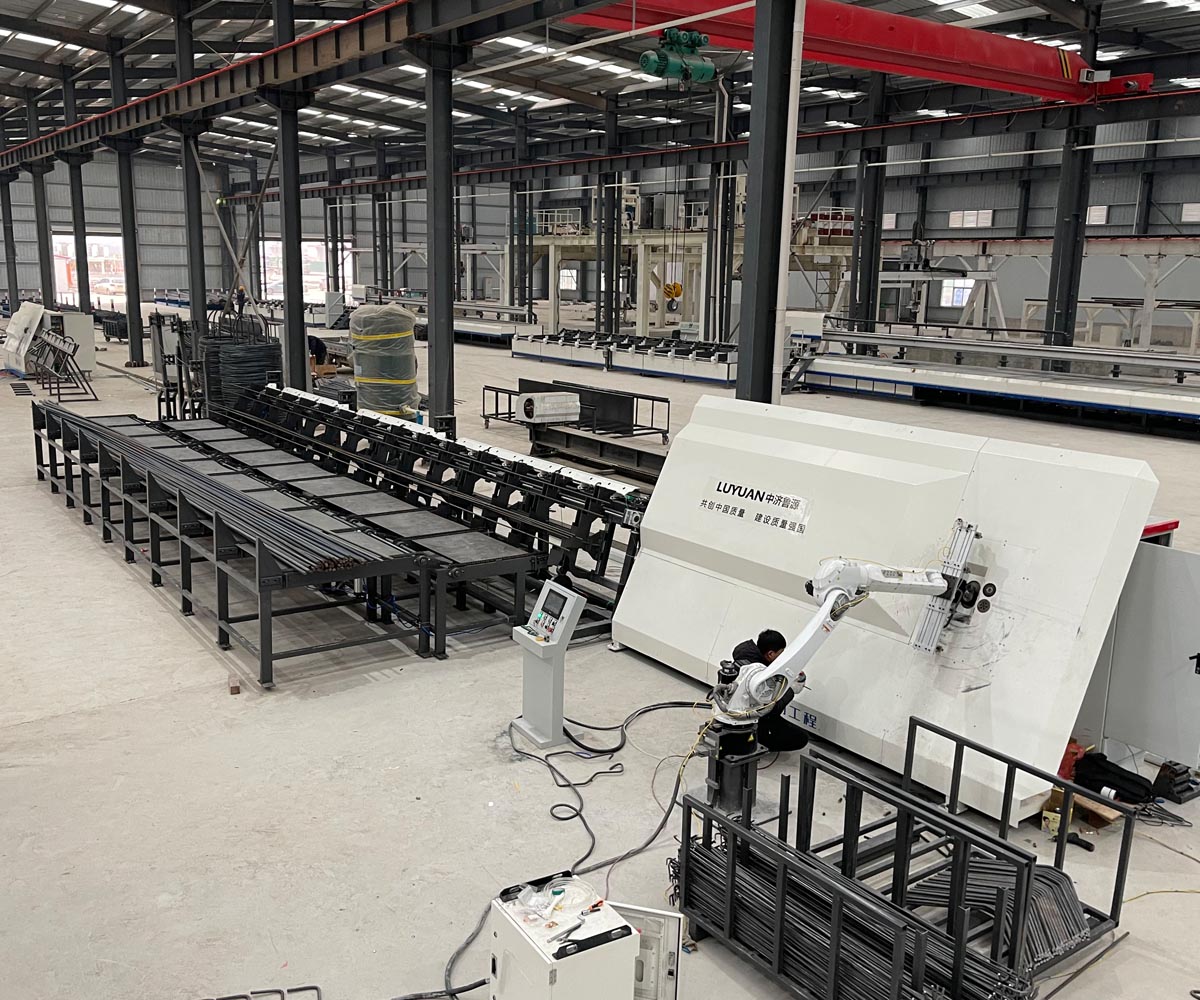

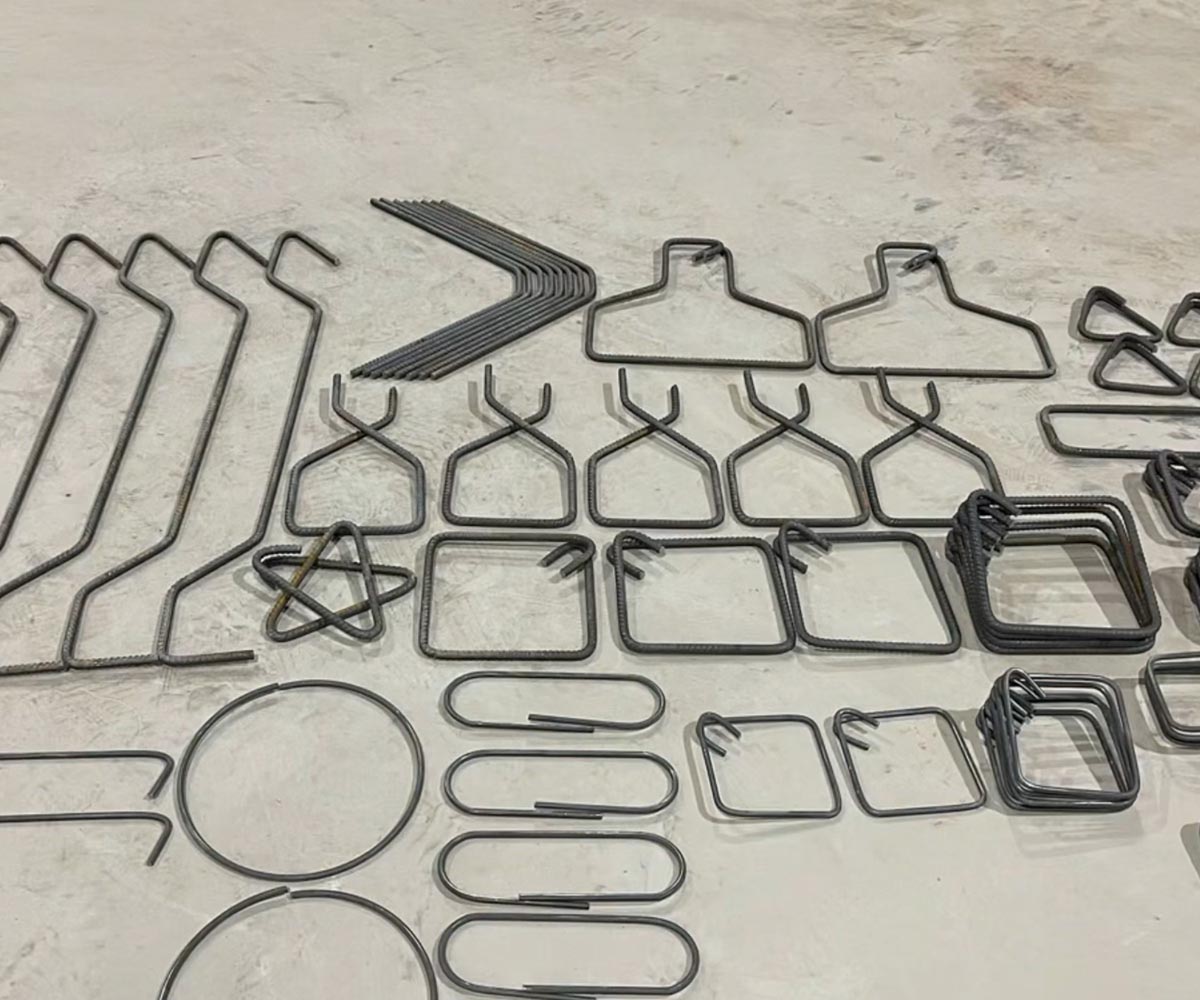

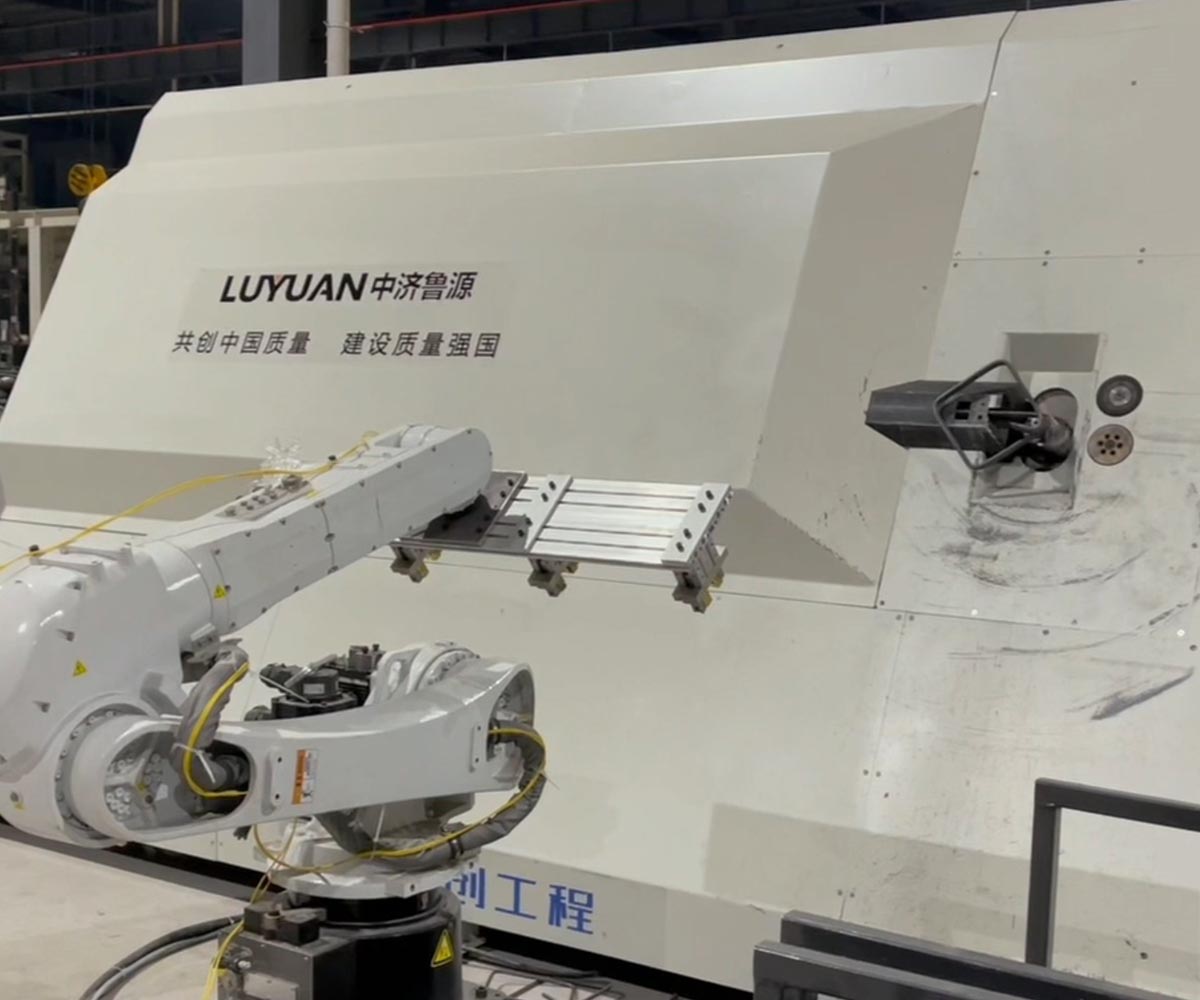

Como mostrado na figura, (a) foi projetado para processar produtos de barra de aço. Essa forma de usinagem é mais complexa no processamento de barras de aço, porque envolve a reversão da cabeça de torção. Como mostrado na Figura (B), a barra de aço é torcida na forma da figura pela força de interação entre a garra torcida e a barra de aço. Para moldar a barra na forma mostrada na figura (a), a garra de torção deve ser girada sob a barra para dobrar a barra, que é alcançada pelo movimento da placa móvel. O processo específico é: A, a placa de atividade se move em direção ao lado vertical do papel, que é principalmente para impedir que a placa de atividade faça contato com a barra de aço ao subir e descer. B. A placa em movimento se move para cima até que toda a placa em movimento esteja acima da barra de aço. C, a placa de atividade se move para fora em direção ao papel vertical, esse processo é o processo reverso da etapa 1. D, o disco móvel gira, nesse momento o eixo está acima da barra de aço e a garra torcida está abaixo da barra de aço. Depois de concluir as quatro etapas acima, a barra de aço pode ser dobrada para cima e a barra de aço é dobrada na forma mostrada na Figura (C). Finalmente, o mesmo método é usado para restaurar a posição da garra de torção na Figura (B), e o processamento na Figura (b) pode ser concluído mais uma vez para obter o produto da barra de aço, como mostrado na Figura (A). Durante todo o processo, a garra torcida sempre se move ao redor do eixo.
